トップ > 組込用水冷オゾン発生器 ED-OGU-10G

組込用水冷オゾン発生器

ED-OGU-10G

15g/hの水冷式オゾン発生ユニット

15g/hのオゾンを発生できる水冷式のオゾン発生ユニット（モジュール）です。

オゾン発生量15g/hのオゾン発生ユニットです。除菌、脱臭、水処理等様々な目的に用いる装置に組み込んで利用できます。

ラボゾン15とオゾン発生性能は同等ですが、装置へ組み込むためのオゾン発生の心臓部として、よりシンプルなモジュールに仕上げました。

    この製品について
    問い合わせる

    お名前

    必須


    法人・団体名必須
    メールアドレス必須
    電話番号必須
    用途任意
    任意
    任意
    任意

    お問い合わせ内容

    必須


    特長概要仕様用途・業種

    ED-OGU-10Gの特長

    • コンパクト

      装置内の狭いスペースに収まるように、コンパクトな設計となっています。

    • 接ガス部メタルフリー

      接ガス部の材質はメタルを使用しておらず、パーティクルの混じらないクリーンなオゾンを発生。

    カスタマイズ対応可能！
    装置サイズや入出力仕様など、組込みたい装置の仕様にあわせて専用設計が可能です。
    お試し試験無料！
    オゾンは効果がありそうだが、装置組込前に試してみたい。そんなお客様のために、簡単な事前試験は無料で引き受けます。
    組込にあたってのご協力も約束
    貴社装置への組み込みにあたっての注意点、あるいは設計上の問題等について、サポートすることをお約束します。

    ED-OGU-10Gの概要

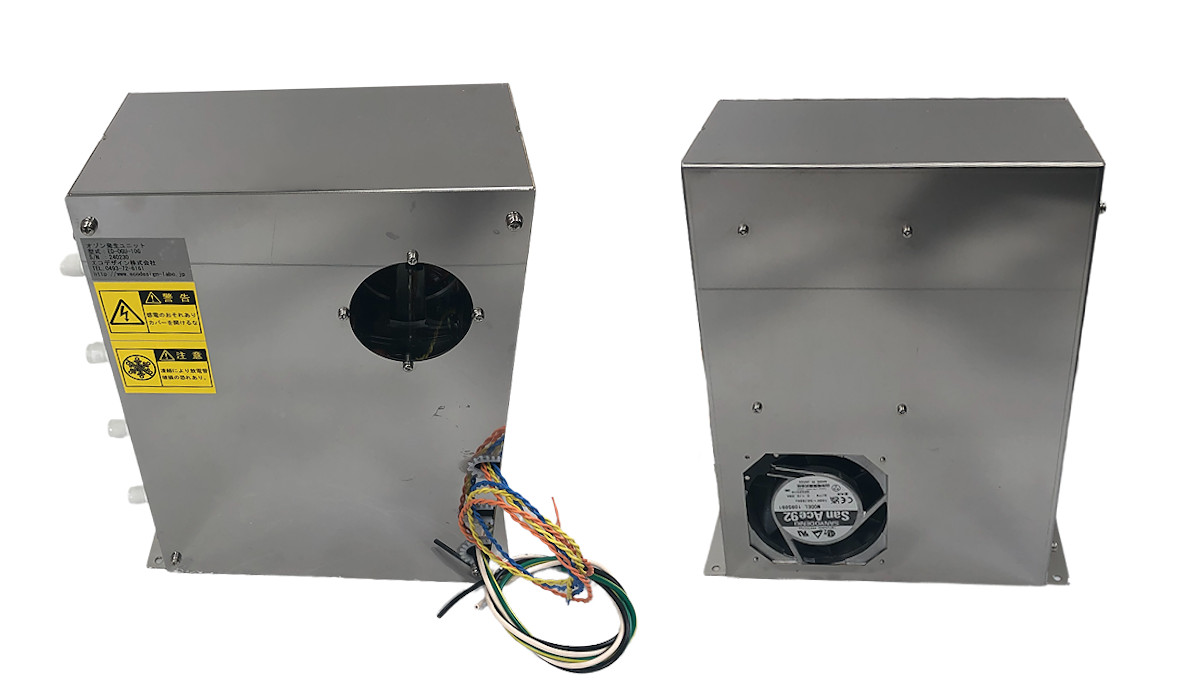

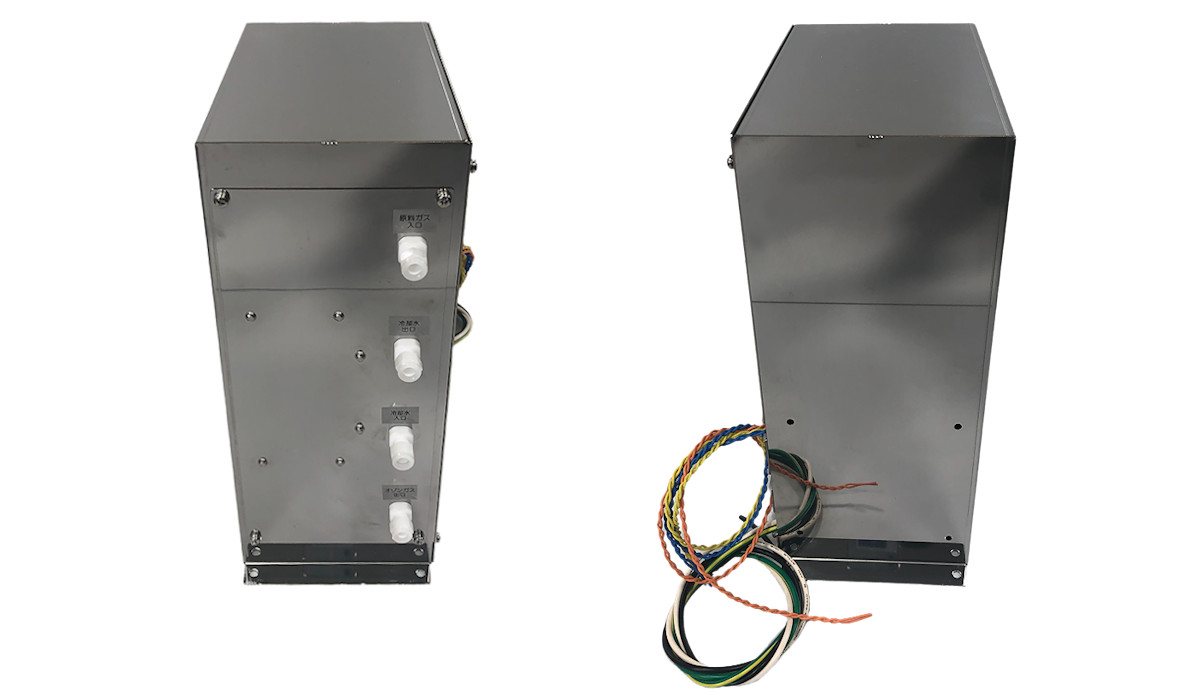

    組込用水冷オゾン発生器ED-OGU-10G

    この製品のポイント

    • 最高オゾン濃度200g/m3(N)以上
    • 接ガス部金属不使用
    • 警報出力可能
    • 水冷

    こんなことができます

    • 装置への組込
    • 微細気泡との組み合わせ
    • オゾン水生成
    • 水処理装置

    性能曲線例

    • 流量とオゾン発生量・オゾン濃度の関係

    製品の仕様

    型式ED-OGU-10G
    オゾン発生方式無声放電法
    オゾンガス発生量最大15g/h（酸素ガス流量5L/min時）
    接オゾンガス材質石英ガラス,PFA,PTFE
    放電管冷却方式水冷式（外部冷却水）

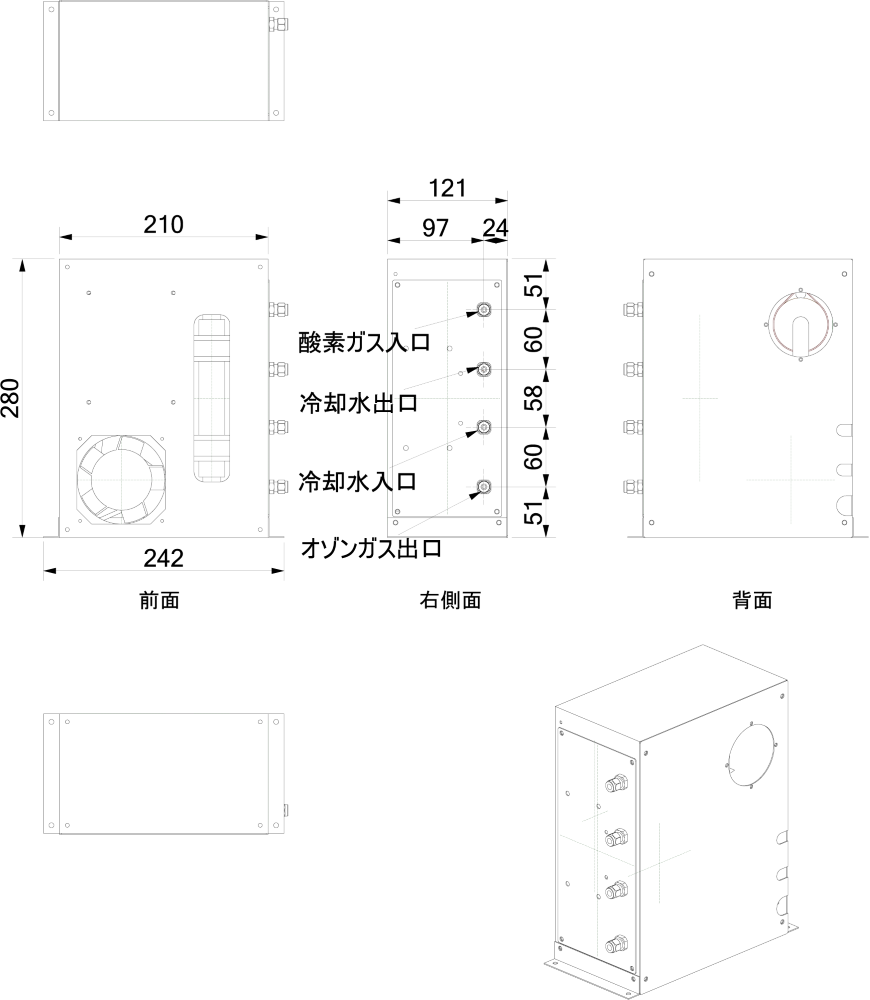

    外形寸法210W×121D×280H mm（突起部は含まない）
    重量約1.7kg
    ガス出入口外径6mmまたは1/4インチチューブ用継手
    電源AC100V±10%,50/60Hz
    消費電力400W
    原料ガス圧力最大0.15MPa(G)
    外部入出力なし
    使用環境気温5～40℃,湿度90％R.H.以下
    屋内,結露が無いこと,熱対策・粉塵対策を施すこと
    メーカーエコデザイン株式会社

    ※この製品は組み込み用のオゾン発生ユニットです。粉塵や熱対策などを考慮する必要がございますので、必ず弊社技術者と打ち合わせの上、設計を進めてください。

    主に使われる用途・業種

    • 真空装置

      発生オゾンが高濃度でクリーンなので、真空装置への微小流量供給にも最適です。

    • オゾン水生成装置

      オゾン水生成装置に組み込むオゾンガス供給源としても、採用実績が多数ございます。

    • 微細気泡との組み合わせ

      低流量で高濃度オゾン発生可能という特長により、微細気泡装置への組込にもオススメです。
